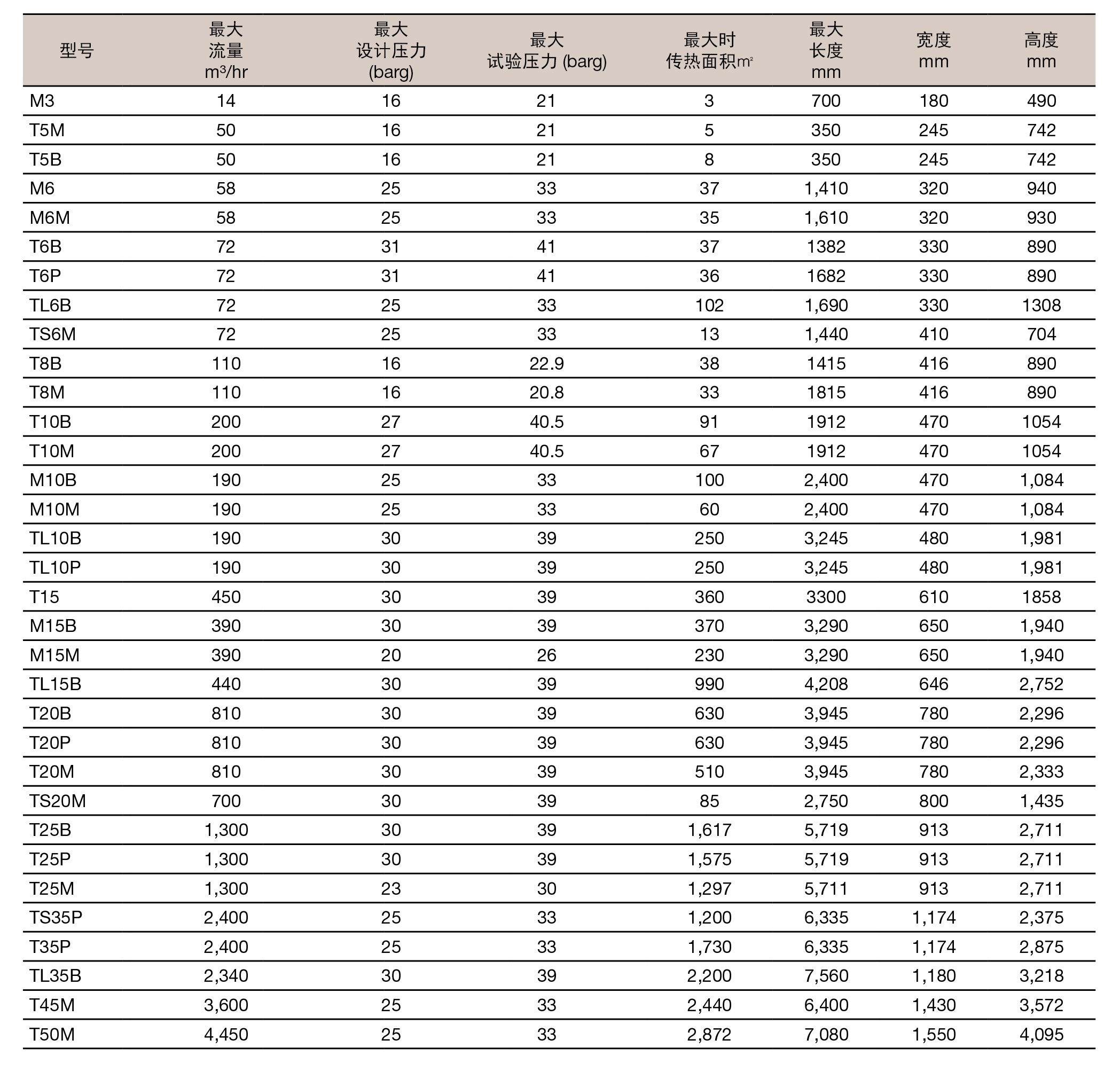

新一代板式換熱器——全系列解決方案
阿法拉伐板式換熱器有眾多規格尺寸和處理量,可以根據用戶需求滿足不同的熱交換工況——既能滿足高溫、高壓下安全運行,也能適用小溫差、高NTU值等嚴苛工況。

阿法拉伐板式換熱器的機械性能使其成功應用在廣泛的領域,如摩天大樓空調系統的壓力接力系統和區域供暖長距離輸熱系統的隔壓站,這些工況對板式換熱器的承壓有著更高要求。

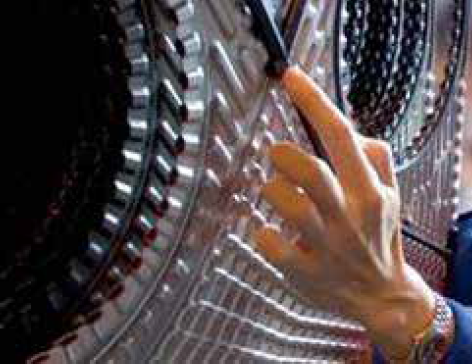

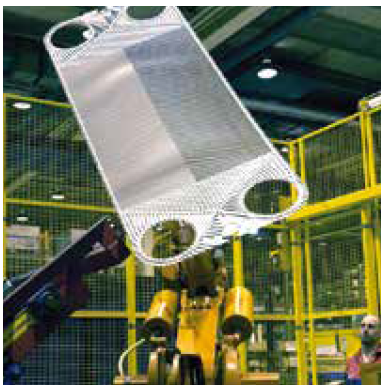

阿法拉伐板式換熱器的板片經由高達40,000噸壓力的液壓機一次沖壓而成,所有板片都保持一致形狀,把扭曲變形和泄漏的風險降低。即便一臺板式換熱器由數百張換熱板片組裝在一起,也能持續安全高效地運行。

當換熱板片和密封墊片組裝后,板片上金屬與金屬間的接觸點會產生一種有伸縮性的、同時又保持著機械穩定性的結構。這種結構能夠耐愛巨大的應力,使其設計壓力可以達到3.0MPa以上。

小對數平均溫差換熱
綠色環保的設計運行理念要求冷水系統采用大溫差、小流量的運行方 該方式優化空調系統各設備間的能耗配比，在保證熱交換負荷前提下能減少冷量輸配的能耗。

傳熱單元數是反映冷熱流體間換熱過程難易程度的參數,也是衡量換熱器傳熱能力重要的參數。研發高傳熱單元數的板式換熱器,即在較小的對數平均溫差條件下獲得較大的溫度變化和高效的能量轉換,是匹配綠色環保大溫差、小流量的技術方案。

板片的波紋深度參數和板換的當量直徑數據直接相關,影響傳熱單元數。理論計算,完成超過傳熱單元數6.5的技術工況,板片的波紋深度需要小于等于2.0mm。

阿法拉伐研發并投入使用的波紋深度小于等于2.0mm的淺波紋板片,能夠完美勝任傳熱單元為6.5以上的傳熱工況。

30多年經驗傳承
30多年開發與實踐證實了阿法拉板式換熱器是加熱及冷卻應用經濟有效的解決方案能夠保障設備運行表現最優,同時降低運行成本。

完善的全球制造和物流系統以及全方位的服務,使阿法拉伐成為您理想的業務合作伙伴。

結構

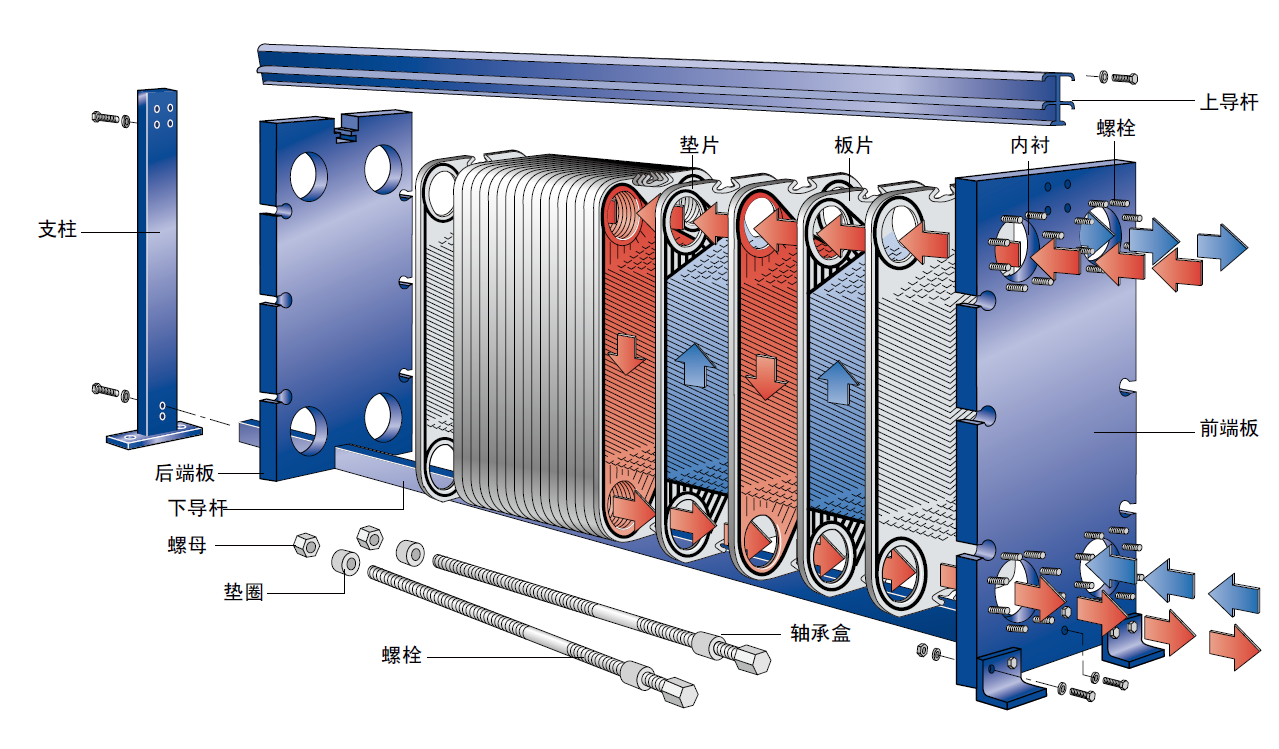

板式換熱器由一組波紋金屬板組成,上有四個角孔,供傳熱的兩種液體通過。金屬板片安裝在一個側面有定板和活動壓緊板的框架內,并用夾緊螺栓夾緊。板片上裝有密封墊片,將流體通道密封,并且引導流體交替地流至各自的通道,形成熱交換。流體的流量、物理性質、壓力和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度,并且形成許多支撐點,足以承受介質間的壓力差。

金屬板和活動壓緊板掛在上導桿上,并由下導桿定位,而桿端則固定在支撐柱上,但如果其中一種液體或兩種液體在換熱器內不止通過一次,則接口應開在固定板和活動壓緊板上。

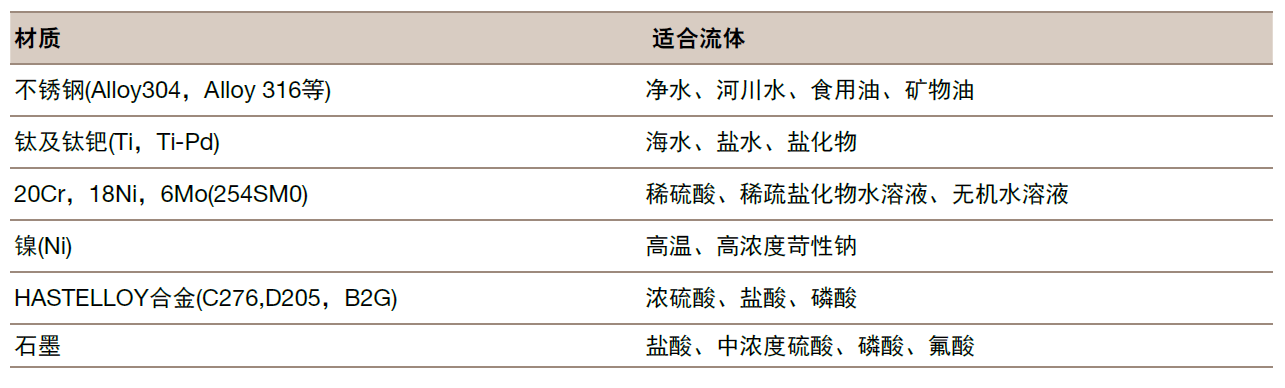

常用板片材質
?合金Incoloy825
?哈氏合金Hastelloy
?石墨板Diabon F100
?鈦
?鈦鈀合金
?不銹鋼(Alloy 304, Alloy 316, SMO(18/12/6.5)）

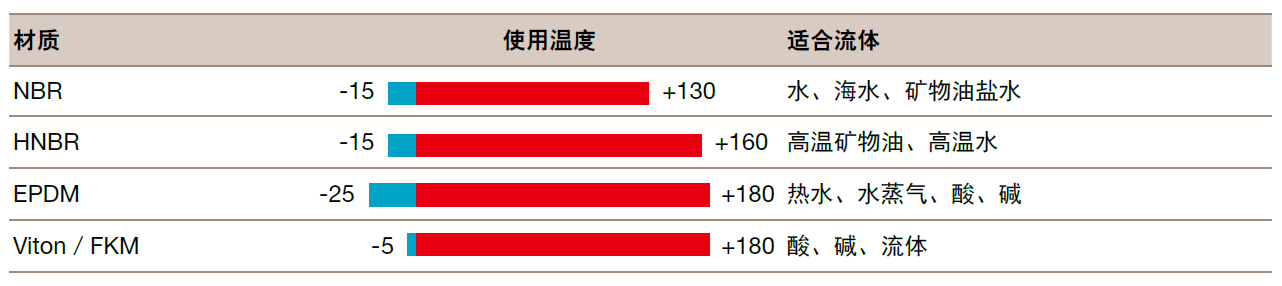

常用密封墊材料
?丁睛橡膠(NBR)
?氟橡膠(FPMorVITON)
?三元乙丙膠(EPDM)
?氯丁橡膠(NEOPRENE)
?聚四氯乙烯(CSM)

壓力容器規范和質量保證體系
?美國ASME
?德國AD-Merkblatter
?英國BS5500
?瑞典壓力容器規范
?日本JIS

現阿法拉伐均已獲得ISO 9000、ISO 14001認證。

針對流體、溫度、壓力等各種使用條件,阿法拉伐備有不同材料心板片和密封墊及多類型的板片以供選擇,并可按需定制。
