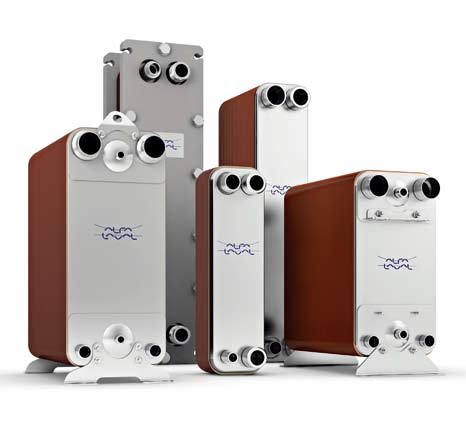

阿法拉伐釬焊式板式換熱器（BHE）理念是在傳統板框式換熱器基礎上演變而來，但摒棄了墊圈和框式部件。這種換熱器從上世紀70年代起就開始進行開發，由于采用了緊湊耐用的設計，而且安裝便捷，運行性價比高，現在，阿法拉伐釬焊式板式換熱器廣泛應用于冷藏廠房的制冷設備。

阿法拉伐釬焊式板式換熱器在每個觸點都進行釬焊，以確保達到zui佳熱交換效率以及耐壓性。板片的設計旨在zui大程度延長使用壽命。

由于幾乎所有材料都用于進行熱交換，因此釬焊式板式換熱器有非常緊湊的尺寸，重量輕，殘留量也很低。阿法拉伐的設計具有較強靈活性，可以按您的特定要求進行定制。

阿法拉伐釬焊式板式換熱器能夠廣泛應用于各類熱交換工作，而且是zui具性價比的解決方案。

阿法拉伐釬焊式板式換熱器適用每一種工況！
其產品系列中有各種功率和尺寸的產品可供選擇。

材質

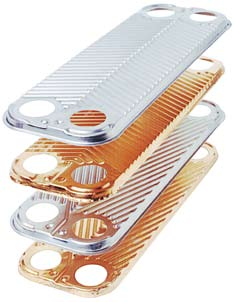

釬焊式板式換熱器（BHE）由多組不銹鋼波紋板真空釬焊而成，采用銅為焊材。盡管銅釬焊設備為眾多應用的理想之選，但并不適用于食品加工領域以及涉及侵蝕性流體的應用。

對此，zui佳解決方案就是采用AlfaNova全不銹鋼熔焊式板式換熱器。

設計
將不銹鋼板相互焊接后就無需再密封墊圈以及厚板框了。焊材既能將板片集中到觸點，又能密封組合。

流向原理
應用于冷藏的釬焊式換熱器遵循以下基本流向原理：采用平行流或?qū)橇鞣绞?，以達到zui高效熱交換過程。在單通設計中，所有連接都位于換熱器一側，這樣非常便于安裝。

冷凝器 – 流向原理
主要組件與蒸發器相同。用作熱氣的冷卻劑由換熱器左上部送入后，開始在管道表面冷凝，直至其完全冷凝，隨后再稍微進行過冷處理。該過程被稱為“自由冷凝”。

在冷凝器圖示中，淺藍色與深藍色箭頭顯示出鹽水接頭位置。冷卻劑在對側的管道內進行對向流動并被冷卻。淺紅色與深紅色箭頭則表示冷卻劑接頭位置。

蒸發器，所示為其流量原理。       冷凝器，所示為其流量原理。

蒸發器 – 流向原理
波紋板與拐角之間形成了管道，這樣兩種介質就可以在交替管道內流動，而且保持相互反向（反向流）。
兩相冷卻劑（蒸汽+流體）由換熱器左下部送入，其蒸汽質量則取決于廠房的操作環境。
液相蒸發在管道內進行，按要求，此過程都要產生一定程度的過熱，因此，該過程被稱為“干膨脹”。
在蒸發器圖示中，深藍色與淺藍色箭頭顯示冷卻劑接頭位置。需冷卻的水（鹽水）在對側的管道內反向流動深紅色與淺紅色箭頭則表示水（鹽水）連接位置。
